褐铁矿回转窑|氧化铁回转窑

    褐铁矿回转窑也被成为氧化铁回转窑，是对各种物料进行煅烧的回转圆筒设备，褐铁矿回转窑结构简单，生产过程控制方便可靠、易损件少、运转率高，是水泥厂煅烧高标号水泥的设备，同时也广泛用于水泥工业、化学工业、冶金工业、城市环保行业等。

组成结构：

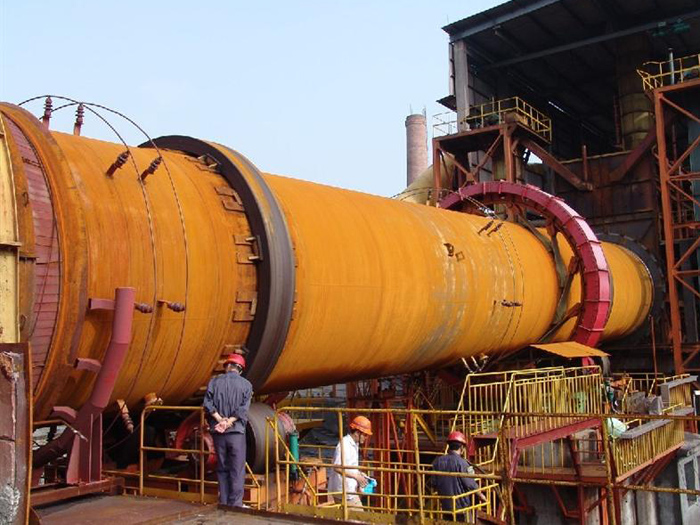

    褐铁矿回转窑由筒体、传动装置，托、挡轮支承装置，窑头、窑尾密封，窑头罩及燃烧装置等部分组成，窑筒体是受热的回转部件，采用优质镇静钢板卷焊制成，筒体通过轮带支承在2～7挡滑动或滚动轴承的支承装置上，并在其中一挡或几挡支承装置上设有机械或液压挡轮，以控制筒体的轴向窜动；传动装置通过设在筒体中部的齿圈使筒体按要求的转速回转；由于安装和维修的需要，较大的褐铁矿回转窑设有使筒体以很低转速回转的辅助传动装置；为防止冷空气进入和烟气粉尘溢出筒体，在褐铁矿回转窑筒体的进料端和出料端设有可靠的窑尾和窑头密封装置。筒体上设置有测温和取样孔装置，窑头罩上设有测压元件，较大规格的窑还可设置红外线测温仪对筒体监控测温。

工作原理：

    在褐铁矿回转窑干燥机内，按物料与热气体流动方向的不同，有顺流式和逆流式两种。在选择干燥机的顺逆流操作时，应根据物料的特性、粒径、物料的最终水分要求以及车间布置情况等综合考虑。在水泥厂中，两种操作方法均有采用，而以顺流操作居多数。

技术参数：

产品规格 （t/h）	窑体尺寸					电机功率 （kw）	总重量 （t）	备注
	直径（m）	长度（m）	斜度（%）	产量（t/d）	转速（r/min）
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	窑外分解窑
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	----
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	窑外分解窑
Φ3.0×45	3.0	45	3.5	500	0.5-2.47	75	201.94	----
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窑外分解窑
Φ3.0×60	3.0	60	4	800	0.3-2	100	310	----
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	窑外分解窑
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	预热分解窑
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	预热分解窑
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	余热发电窑
Φ4.0×56	4.0	56	4	2300	0.41-4.07	315	456	预热分解窑
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	预热分解窑
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	预热分解窑
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	预热分解窑
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	预热分解窑
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	预热分解窑
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	预热分解窑
Φ5.0×74	5	74	4	6000	0.35-4	710	944	预热分解窑
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	预热分解窑
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	预热分解窑

性能优势：

1、褐铁矿回转窑结构先进，低压损的竖式预热器能提高预热效果，经过预热后的褐铁矿入窑分解率可达30%以上，并直接利用1.5mm细粒级褐铁矿石。

2、褐铁矿回转窑两端组合式鳞片密封，使漏风系数小于8%，使用复合型耐火材料，很好的减少辐射热损失。

3、褐铁矿回转窑填充式设备，可分区通风的原型或方形竖式冷却器，使用冷却器的实测温度为70°环境温度，便于输送、存储，并将入窑二次空气预热到700°以上，减少了对燃烧资源的损耗。
