页岩回转窑,页岩陶粒回转窑

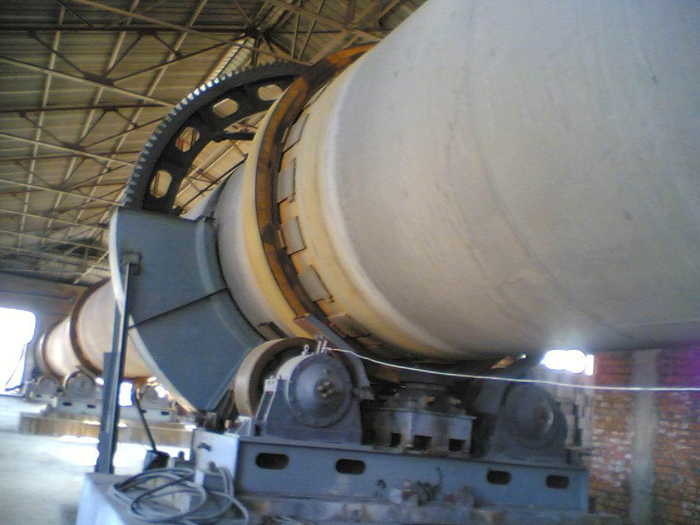

    页岩陶粒是轻骨料家族中最重要的一个成员，它是以各类粘土、泥岩、板岩、煤矸石、粉煤灰、页岩、淤污泥及工业固体废弃物等为主要原料，经加工成粒、焙烧而成的人造轻骨料。陶粒的生产设备采用的是工业回转窑，圆筒形的主窑体与水平呈3°左右的倾角放置在托滚上。物料在高的一端进入窑内，在窑体做回转运动的作用下，物料从高处(窑尾)滚落至低处(窑头)，同时，在窑头处，高压风机将煤粉(或天然气等其他燃料)喷入窑内，并使其充分燃烧，产生的热量使物料发生物理和化学变化，产生膨胀现象，冷却后既为陶粒。

结构组成：

     生产页岩陶粒的页岩回转窑设备主要组成结构由，原料贮存仓、降尘室、引风机、主窑体、喷煤系统、控制柜等。其中原料仓下部的喂料器、窑体转速和拱煤量均为无级调速，以便调整其工艺参数，在保证产品质量的前提下获得最大的产量。  生产页岩陶粒的辅助设备有，破碎机、筛选机、皮带输送机、上料机、出料机等，生产粉煤灰及黏土陶粒的辅助设备有：轮碾机、双轴搅拌机、制粒机、筛选机、上料皮带机等。

技术参数：

产品规格 （t/h）	窑体尺寸					电机功率 （kw）	总重量 （t）	备注
	直径（m）	长度（m）	斜度（%）	产量（t/d）	转速（r/min）
Φ2.5×40	2.5	40	3.5	180	0.44-2.44	55	149.61
Φ2.5×50	2.5	50	3	200	0.62-1.86	55	187.37
Φ2.5×54	2.5	54	3.5	280	0.48-1.45	55	196.29	窑外分解窑
Φ2.7×42	2.7	42	3.5	320	0.10-1.52	55	198.5	----
Φ2.8×44	2.8	44	3.5	450	0.437-2.18	55	201.58	窑外分解窑
Φ3.0×45	3.0	45	3.5	500	0.5-2.47	75	201.94	----
Φ3.0×48	3	48	3.5	700	0.6-3.48	100	237	窑外分解窑
Φ3.0×60	3.0	60	4	800	0.3-2	100	310	----
Φ3.2×50	3.5	50	4	1000	0.6-3	125	278	窑外分解窑
Φ3.3×52	3.3	52	3.5	1300	0.266-2.66	125	283	预热分解窑
Φ3.5×54	3.5	54	3.5	1500	0.55-3.4	220	363	预热分解窑
Φ3.6×70	3.6	70	3.5	1800	0.25-1.25	125	419	余热发电窑
Φ4.0×56	4.0	56	4	2300	0.41-4.07	315	456	预热分解窑
Φ4.0×60	4	60	3.5	2500	0.396-3.96	315	510	预热分解窑
Φ4.2×60	4.2	60	4	2750	0.41-4.07	375	633	预热分解窑
Φ4.3×60	4.3	60	3.5	3200	0.396-3.96	375	583	预热分解窑
Φ4.5×66	4.5	66	3.5	4000	0.41-4.1	560	710.4	预热分解窑
Φ4.7×74	4.7	74	4	4500	0.35-4	630	849	预热分解窑
Φ4.8×74	4.8	74	4	5000	0.396-3.96	630	899	预热分解窑
Φ5.0×74	5	74	4	6000	0.35-4	710	944	预热分解窑
Φ5.6×87	5.6	87	4	8000	Max4.23	800	1265	预热分解窑
Φ6.0×95	6	95	4	10000	Max5	950×2	1659	预热分解窑

工艺流程：

1 、塑性法工艺：适用于粘土及粘土质原料，其流程：粘土→塑化、匀化→对辊制粒→焙烧→冷却→成品。

2 、泥浆成球工艺：适用于粉煤灰或其它粉状原料，其流程：粉煤灰→混合匀化→成球盘制粒→焙烧→冷却→成品

3 、粉磨成球工艺：适用于页岩、泥质页岩与煤矸石等原料，其流程:页岩→烘干→粉磨→预湿→成球盘制粒→焙烧→冷却→成品

4 、破碎(干法)工艺：适用于页岩等原料，其流程： 页岩→破碎分级→焙烧→冷却→成品

性能优势：

1.页岩回转窑具有结构简单，具有单位体积高，窑炉寿命长，运转率高，操作稳定，传热效率高，热耗低等。

2.页岩回转窑的窑头采用壳罩式密封，窑尾装有轴向接触式密封装置，保证了密封的可靠性。

3.页岩回转窑的窑尾配置竖立预热器，可充分利用回转窑内煅烧产生的高温烟气，将物料从常温预热到初始分解温度状态，这不仅能大大提高回转窑的产量，还能降低单位产品热耗。
